Die Analyse elektrischer Komponenten war noch nie so einfach. Basierend auf der gleichen Technologie wie unsere branchenführenden Impedanzanalysatoren kombiniert das LCR-1 die Leistung der nächsten Generation mit der Einfachheit eines LCR-Messgeräts. In Bezug auf Messbereich, Genauigkeit und Geschwindigkeit kann das LCR-1 mit konkurrierenden High-End-Geräten konkurrieren und bietet gleichzeitig ein kompaktes Format, eine einfache Einrichtung und eine Benutzerfreundlichkeit, die es in dieser Klasse bisher nicht gab.
Nutzen Sie die Möglichkeiten der Komponentenanalyse mit dem LCR-1!
Das Sciospec LCR-1 gibt es jetzt mit einem erweiterten Frequenzbereich von 1 MHz für nur 3,500 €
Aber das ist noch nicht alles!
Mit jedem Kauf, erhalten Sie für kurze Zeit die 40 MHz Frequenzerweiterung – und zwar ganz ohne Zusatzkosten!
Demnächst verfügbar:

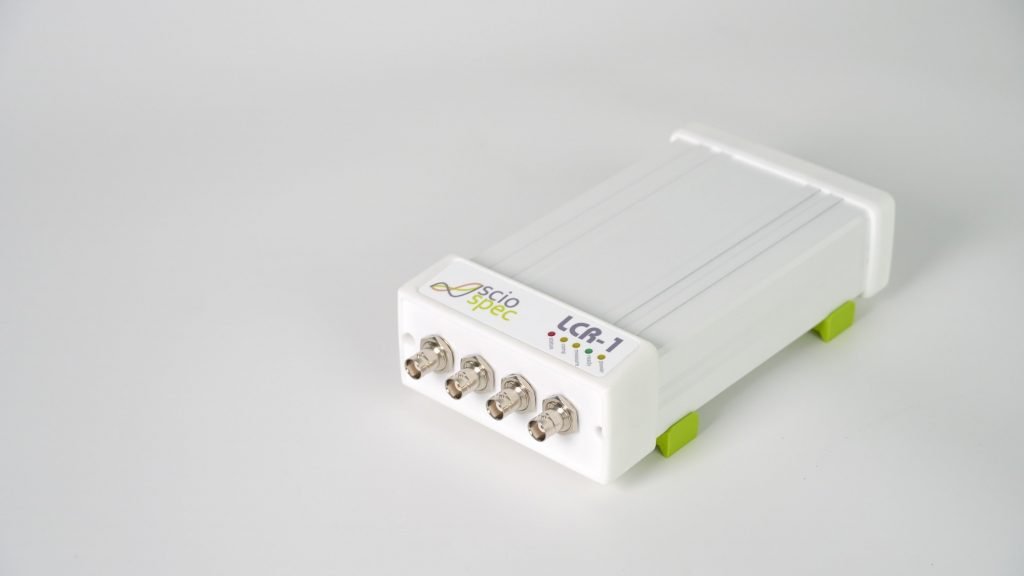

Lassen Sie sich nicht von der Schlichtheit des Äußeren und dem niedrigen Preis täuschen. Das LCR-1 kombiniert High-End-Genauigkeit, Reichweite und Geschwindigkeit mit einer solchen Einfachheit und Benutzerfreundlichkeit - dass es von jedem angewendet werden kann.
Discover how the Sciospec ISX‑3 enables precise conductivity tracking in plant tissue exposed to pulsed electric fields (PEFs)
Explore how the Sciospec ISX-3 empowers cancer research and genetic diagnostics.
Discover how our multi-frequency impedance solutions can accelerate your DNA Characterization, nanoparticle-assisted biosensing and AI-driven characterization workflows.
Discover how our multi-frequency impedance solutions can accelerate your DNA Characterization, nanoparticle-assisted biosensing and AI-driven characterization workflows.

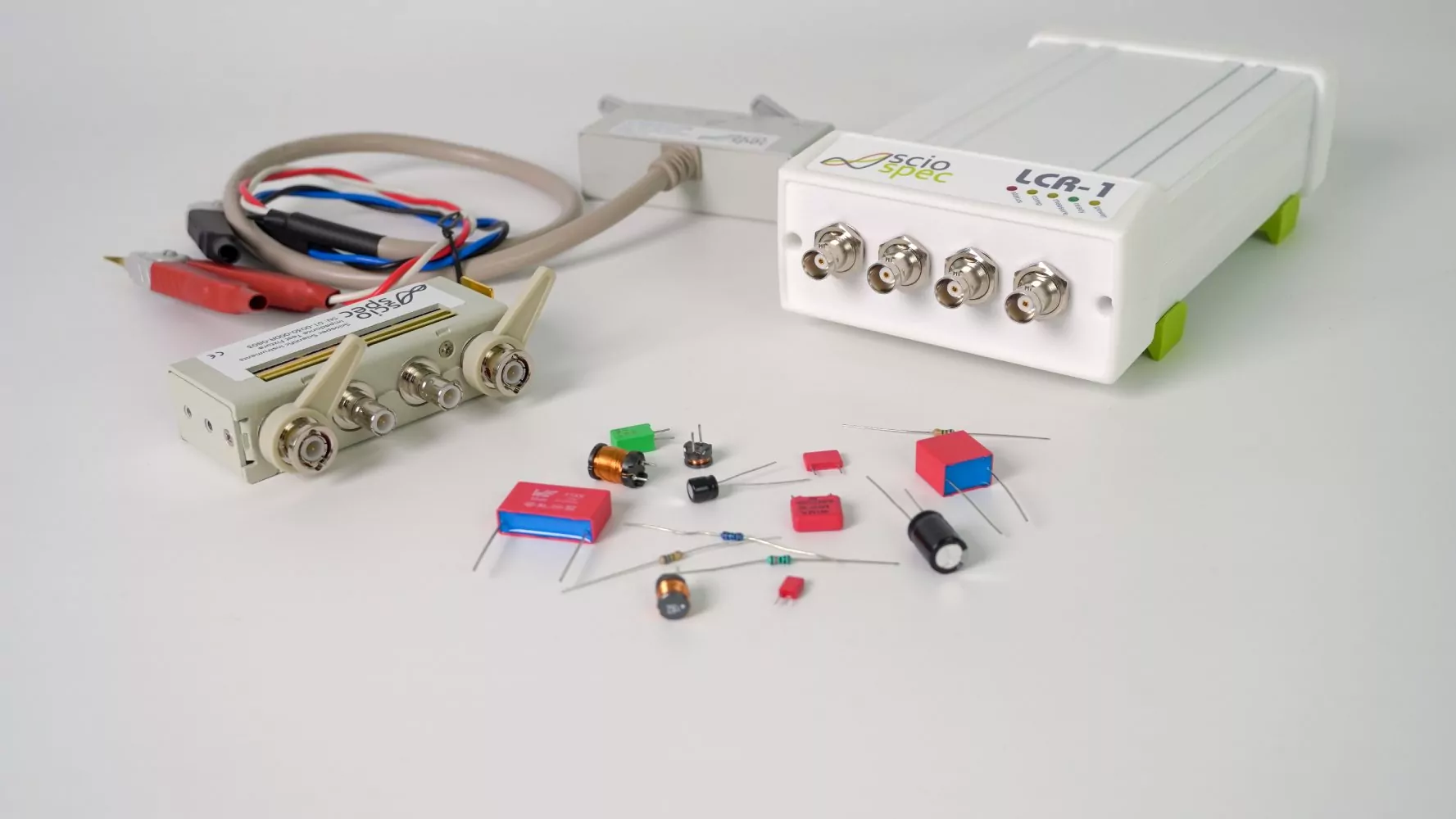

Von außen betrachtet wirkt das LCR-1 kompromisslos schlicht. Es jedoch auf der gleichen hochmodernen Messtechnik aufgebaut wie unsere High-End-Impedanzanalysatoren. Das Ergebnis sind extrem große Messbereiche, Geschwindigkeit und Genauigkeit die in Systemen dieser Preisklasse nicht zu finden sind, und eine einfache Bedienung. Das macht den LCR-1 zur idealen Wahl für:
Möchten Sie LCR-Messungen in Ihr Produkt integrieren?
Die Integration von LCR-Messtechnik in komplexe Systeme und Produkte kostet Zeit und Ressourcen. Lassen Sie nicht zu, dass dies Ihre Innovationskraft ausbremst oder Ihr F&E-Budget sprengt. Die bewährte Messtechnik von Sciospec ermöglicht es Ihrem Team, einsatzbereite Lösungen nahtlos in Ihre Systeme zu integrieren. Wir übernehmen die komplexen Messaufgaben, damit Sie sich auf Ihr eigentliches Wertversprechen konzentrieren können.
Maßgeschneidert für Ihre Anforderungen: Ganz gleich, ob Sie eine hohe Kanalanzahl, spezielle Schnittstellen, individuelle Formfaktoren oder eine nahtlose Integration in automatisierte Testumgebungen benötigen – wir bieten die Flexibilität, um es für Ihre Anwendung passend zu machen.
Nutzen Sie unsere validierte LCR-Technologie, um Ihre Entwicklungszyklen deutlich zu verkürzen und Ihr Produkt schneller zur Marktreife zu bringen – ohne aufwändige Eigenentwicklungen empfindlicher Analoghardware.
Bereit, Ihre Produktentwicklung zu beschleunigen? Kontaktieren Sie uns, um Ihre spezifischen OEM-Anforderungen zu besprechen – oder besuchen Sie unsere OEM-Seite für weitere Informationen zur Integration von Sciospec LCR-Technologie in Ihr Produkt.
LCR Meter Basiswissen
Das LCR-Meter ist ein spezialisiertes elektronisches Testgerät, das verwendet wird, um elektrische Eigenschaften, insbesondere die Induktivität (L), Kapazität (C) und den Widerstand (R) von elektronischen Bauteilen oder anderen Objekten zu messen. Der Name “LCR” spiegelt die drei grundlegenden Arten von passiven elektronischen Bauteilen wider, die das Messgerät analysieren kann. Typische Messungen erfassen nicht nur einen einzelnen L-, C- oder R-Bestandteil, sondern auch Kombinationen davon, beispielsweise einfache Serien- oder Parallelschaltungen von RC- oder LC-Kombinationen.
Das LCR-Messgerät legt ein Wechselspannungs- oder -stromsignal auf das zu testende Bauteil und misst dann die Spannung über dem Bauteil. Durch Analyse der Phasenverschiebung und Amplitude der Spannungs- und Stromsignale kann das LCR-Meter die Werte von Induktivität, Kapazität und Widerstand oder deren Kombinationen bestimmen. Die Ergebnisse werden im Hinblick auf äquivalente Schaltungsmodelle ausgewertet. Fortgeschrittenere Instrumente sind auch in der Lage, Messungen an komplexeren Bauteilkonfigurationen durchzuführen. Sie verwenden dazu Messmodi mit mehreren Frequenzen, die dem Betriebsprinzip eines Impedanzanalysators sehr ähnlich sind.
LCR-Meter sind weit verbreitet in der Elektronikfertigung, Forschung und Entwicklung, Qualitätskontrolle und Fehlerbehebung. Sie sind unverzichtbare Werkzeuge zur Charakterisierung und Prüfung verschiedener elektronischer Bauteile, wie Kondensatoren, Induktivitäten und Widerstände, um sicherzustellen, dass sie die spezifizierten elektrischen Parameter erfüllen.
Die meisten kommerziell erhältlichen LCR-Meter sind eher einfach gehaltene Instrumente, die dazu bestimmt sind, elektrische Komponenten auf ihre Spezifikationen zu testen, z. B. Messungen des äquivalenten Serienwiderstands (ESR) und der äquivalenten Serieninduktivität (ESL) bei Kondensatoren. Für diesen Zweck ist keine spektrale Auflösung erforderlich, und daher haben LCR-Meter normalerweise nur wenige auswählbare Testfrequenzen. Fortgeschrittenere Instrumente bieten auch Sweep-Funktionen und können für Mehrfrequenzmessungen wie in der Impedanzspektroskopie verwendet werden. Die Nachteile gegenüber der Instrumentenklasse der Impedanzanalysatoren sind subtil, aber spürbar: Die typischen Messgeschwindigkeiten von LCR-Metern sind im Vergleich zu Impedanzanalysatoren niedriger, und die Anzahl der Sweep-Punkte ist begrenzt.
Fazit: LCR-Meter eignen sich am besten zum Testen elektrischer Komponenten. Fortgeschrittene LCR-Meter bieten auch zusätzliche Modi wie Frequenzsweeps, Zeitaufnahmemessungen oder Pass/Fail-Tests und erzielen in der Regel die besten Ergebnisse bei der Komponententestung auf Fertigungsebene. In diesen Anwendungen sind sie die wohl am besten geeignete Instrumentenklasse. Für fortgeschrittenere Fähigkeiten und Messeinstellungen bietet die Instrumentenklasse der Impedanzanalysatoren einen erheblich besseren Fit.
Ein LCR-Meter ist speziell dafür konzipiert, die elektrischen Eigenschaften passiver elektronischer Bauteile zu messen, am häufigsten Induktivitäten, Kondensatoren und Widerstände. Gemeinsame Anwendungsszenarien für LCR-Meter und Gründe, warum sie verwendet werden könnten, sind:
Komponentencharakterisierung:
Qualitätskontrolle in der Fertigung:
LCR-Meter werden in der Qualitätskontrolle und Fertigungsprozessen eingesetzt, um sicherzustellen, dass Komponenten die vorgegebenen Toleranzen erfüllen. Dies ist entscheidend, um die Qualität und Leistung von elektronischen Geräten aufrechtzuerhalten. LCR-Meter können in automatisierte Testsysteme integriert werden, was effiziente und durchsatzstarke Tests in Produktionsumgebungen ermöglicht.
Schaltungsentwurf und Fehlerbehebung:
Beim Diagnostizieren von Problemen in elektronischen Schaltungen kann ein LCR-Meter helfen, fehlerhafte oder nicht den Spezifikationen entsprechende Komponenten zu identifizieren. Es ermöglicht Ingenieuren, die genaue Natur von Problemen im Zusammenhang mit Induktivität, Kapazität oder Widerstand zu lokalisieren. Bei der Gestaltung passiver Netzwerke und Filter (z. B. Tiefpass, Hochpass, Bandpass) werden LCR-Meter verwendet, um die Werte von Induktivitäten und Kondensatoren zu messen und zu überprüfen, um sicherzustellen, dass der Filter die erforderlichen Spezifikationen erfüllt.
Materialprüfung:
LCR-Meter können für Materialtests verwendet werden, insbesondere in Branchen, in denen Materialien mit spezifischen elektrischen Eigenschaften erforderlich sind. Zum Beispiel in der Automobilindustrie zur Prüfung von Materialien, die in Sensoren und Aktuatoren verwendet werden.
Bildung und Forschung:
In Bildungseinrichtungen und Forschungslaboren sind LCR-Meter unverzichtbare Werkzeuge für das Unterrichten und Durchführen von Experimenten im Zusammenhang mit elektrischen Schaltungen und Bauteilen.
LCR-Meter sind also sehr vielseitige Werkzeuge, die eine entscheidende Rolle dabei spielen, die ordnungsgemäße Funktion und Qualität von elektronischen Komponenten und Schaltungen zu gewährleisten. Sie werden in verschiedenen Branchen weit verbreitet eingesetzt, von der Elektronikfertigung bis zur Forschung und Entwicklung.
Für alle Szenarien der Bauteilprüfung bietet das Sciospec LCR-1 genau die richtigen Funktionen. Basierend auf derselben Technologie wie unsere branchenführenden Impedanzanalysatoren kombiniert das LCR-1 Spitzenleistung mit der Einfachheit eines LCR-Messgeräts. In Bezug auf Messbereiche, Genauigkeit und Geschwindigkeit steht das LCR-1 in Konkurrenz zu hochwertigen Laborgeräten, während es gleichzeitig einen kompakten Formfaktor, einfache Einrichtung und eine bisher in dieser Klasse nicht dagewesene Benutzerfreundlichkeit aufrechterhält. Mit einem Bereich von 1 mΩ bis 1 TΩ, 10 fF bis 1 kF, 1 nH bis 1 TH ist das LCR-1 für eine Grundgenauigkeit von 0,01 % spezifiziert und bietet einen Impedanzbereich, der nur von hochwertigen Impedanzanalysatoren herausgefordert wird. Die große Auswahl an kompatiblen Prüfadaptern ermöglicht alle gängigen Szenarien für die Prüfung von Bauteilen und Materialien, und die moderne, benutzerfreundliche Software-Benutzeroberfläche macht die Prüfung zum Kinderspiel.
Für noch mehr fortgeschrittene Funktionen und Optionen können Sie auch unsere Produktpalette an Impedanzanalysatoren in Betracht ziehen.
Im Allgemeinen arbeiten LCR-Meter nach ähnlichen Prinzipien wie Impedanzanalysatoren, und dieselben Parameter sind zu beachten. Bei der Auswahl von Messaufbauten zur Impedanzmessung sind die wichtigsten Kennwerte die Frequenz- und Impedanzmessbereiche, Genauigkeit, Geschwindigkeit und Punkte pro Messdurchlauf. Ebenso wichtig sind die Anforderungen des Testaufbaus, wie die 2-, 3- oder 4-Elektroden-Konfiguration, die Bias-Steuerung und die Skalierbarkeit – insbesondere bei Mehrkanal- oder Hochdurchsatzproblemen. Da die meisten Anwendungen von Impedanzmessungen eine besondere Sorgfalt beim Kontaktieren eines Messobjektes erfordern, sind auch die Schnittstellen- und Erweiterungsmöglichkeiten der Instrumente zu berücksichtigen.

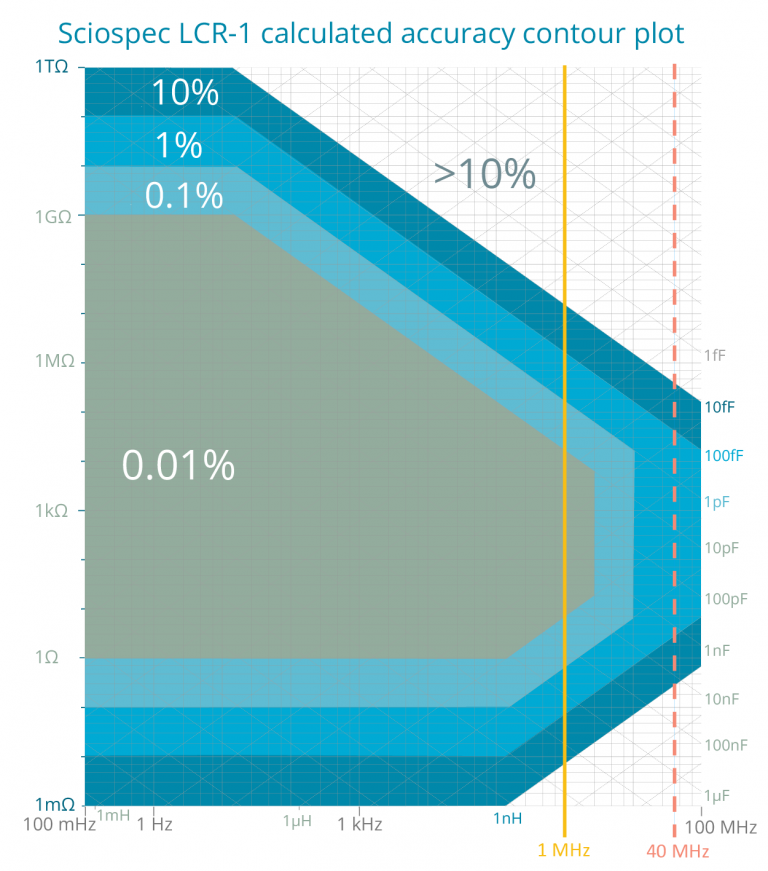

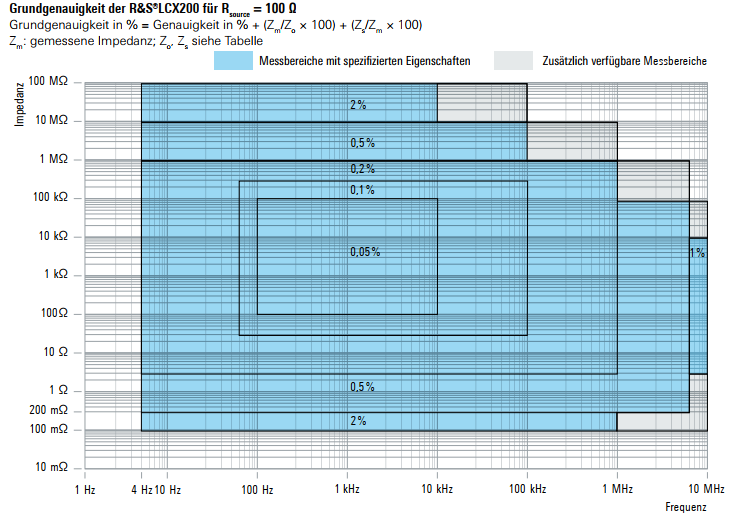

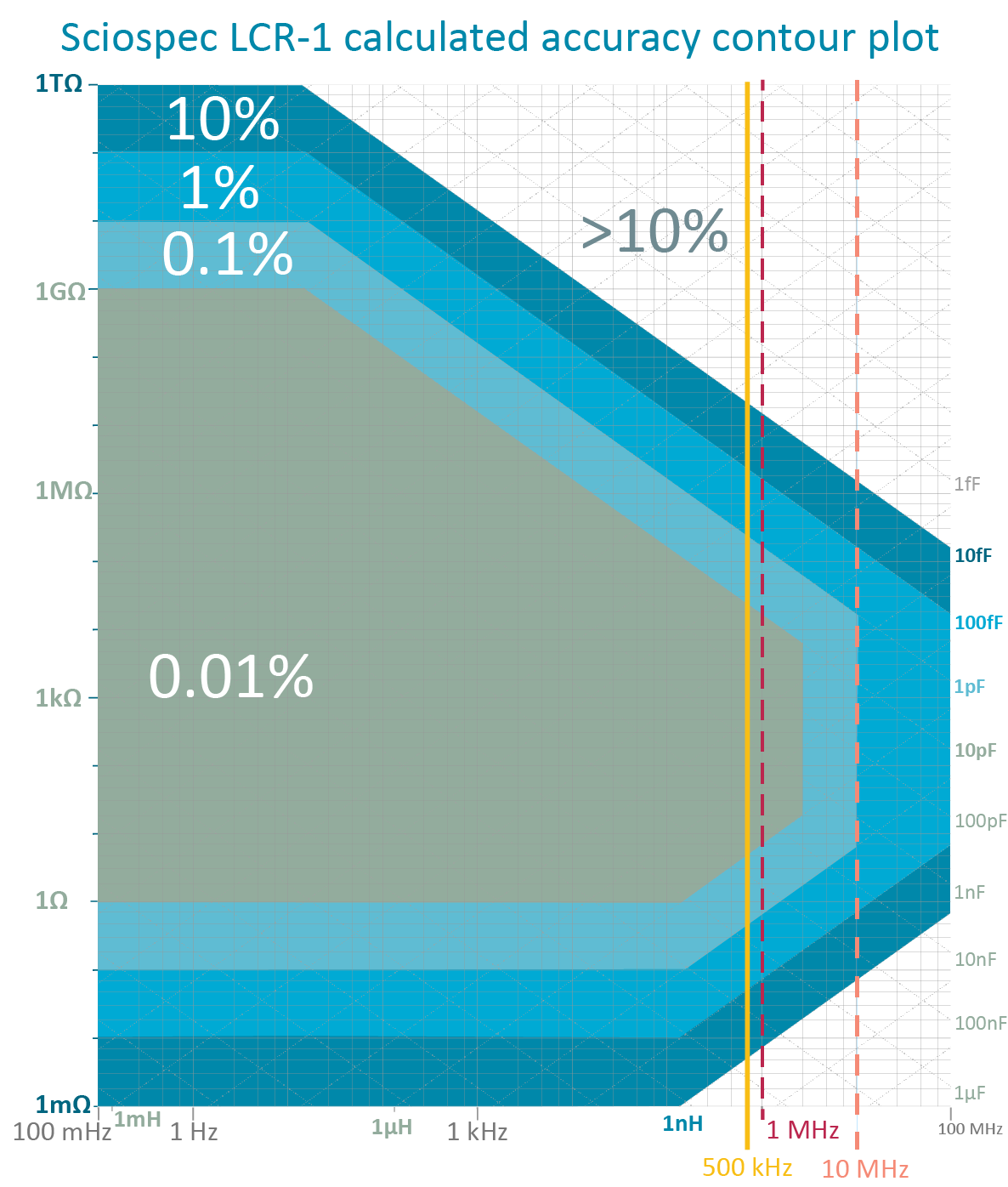

Bei der Betrachtung von Instrumenten für die Impedanzspektroskopie ist es unerlässlich, tiefer zu schauen als nur die oberflächlichen Angaben aus einer Produktzusammenfassung. Genauigkeit und Geschwindigkeit hängen beide zumindest von der Frequenz und dem absoluten Wert der gemessenen Impedanz ab. Die meisten Hersteller geben Spezifikationen über einen sehr großen Bereich von Impedanzen und Frequenzen an, aber ein genauerer Blick ins Datenblatt zeigt, dass nur bestimmte Bereiche mit voller Genauigkeit abgedeckt sind. Die Verteilung variiert stark zwischen den Instrumenten. Daher ist es wichtig, die Genauigkeitskonturplots („accuracy contour plots“ – siehe Beispiel unten) zu betrachten, die zeigen, welche Genauigkeit bei welchem absoluten Wert und bei welcher Frequenz erreicht werden kann. Für einen detaillierten Vergleich von Spezifikationen.
In vereinfachten Begriffen werden LCR-Meter oft nicht in Bezug auf Impedanzbereiche, sondern in Bezug auf L-, C- und R-Bereiche charakterisiert. Zum Beispiel arbeitet das Sciospec LCR-1 für R = 1 mΩ bis 1 TΩ, C = 10 fF bis 1 kF und L = 1 nH bis 1 TH. In den meisten Fällen ist es jedoch wichtig, bei einer bestimmten Prüffrequenz zu messen, und zu diesem Zweck sind die Genauigkeits-Konturplots die beste Option, um die Fähigkeiten eines Instruments zu verstehen. Beachten Sie, wie einige davon Skalen für Induktivitäts- und Kapazitätswerte enthalten, um die Lesbarkeit zu erleichtern.
Unser LCR-Messgerät basiert auf der leistungsfähigen Sciospec-Plattform für Impedanzmessung – entwickelt für Anwendungen, die über einfache Einzelmessungen hinausgehen. Neben den klassischen Größen Induktivität (L), Kapazität (C) und Widerstand (R) unterstützt das System eine Vielzahl gängiger Modellparameter wie ESR, Verlustfaktor, Güte oder Impedanzwinkel. Damit eignet es sich für die präzise Charakterisierung diskreter Bauteile ebenso wie für komplexe Strukturen und frequenzabhängige Materialien.
Durch echte Mehrfrequenzmessung – statt serieller Sweep-Sequenzen – lassen sich Frequenzverläufe besonders schnell erfassen. Gerade bei dynamischen Applikationen und automatisierten Prüfungen ein entscheidender Vorteil.
Unser LCR-Messgerät ist nicht auf Einzelkanäle beschränkt: Es unterstützt sowohl vollparallele Messungen für maximale Geschwindigkeit als auch Multiplexer Setups für große Kanalzahlen – skalierbar bis weit über die typischen Marktgrenzen hinaus.
Damit eignet es sich für High-Throughput-Prüfstände, multikanalige Sensorarrays oder automatisierte Qualitätssicherung in der Bauteilproduktion.
Dank modularer Architektur, Adaptervielfalt (z. B. SC98) und offener Plattform lässt sich das System einfach an kundenspezifische Anforderungen anpassen – ob als Stand-alone-Gerät oder vollständig integrierte OEM-Komponente.
Sie suchen ein LCR-Messgerät, das sich Ihrer Applikation anpasst – auch wenn diese über den Standard hinausgeht? Wir entwickeln gemeinsam Ihre Lösung.
